智能安防监控系统解决方案

高清数字监控系统工程，以功能要求的不同可分为以下几个方面：
1：前端摄像系统部分:是监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容变为图像信号，传送控制中心的监视器上，前端摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。
2：视频传输系统部分:是系统的图像信号通道。
3：视频控制系统部分:是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。
4：视频显示和记录系统部分:一般是由几台或多台监视器组成，它的功能是将传送过来的图像一一显示出来。

电话：021-57661171 手机：13916935178

上一个：没有

下一个：没有

方案描述

一、前端摄像系统部分
摄像部分一般安装在监视现场,它一般包括摄像机、镜头、防护罩、支架和云台等。它的作用是对监视区域进行摄像并将其转换成电信号。
摄像机
摄像机分为彩色和黑白两种，一般黑白摄像机要比彩色的灵敏度高，比较适合用于光线不足的地方，如果使用的目的只是监视景物的位置和移动，则可采用黑白摄像机；如果要分辨被摄像物体的细节，比如分辨衣服或景物的颜色，则选用彩色的效果会较好。
摄像机的规格大致可分为1/3〞、1/4〞、1/2〞和2/3〞等，安装方式有固定和带云台二种。
镜头
常用的镜头种类包括：手动/自动光圈定焦镜头和自动光圈变焦镜头两种。定焦镜头分为标准镜头和广角镜头两种。定焦镜头的适用范围如下：
手动光圈镜头---所需监视的环境照度变化不大，如室内。
自动光圈镜头---所需监视的环境照度变化大，如室外。
广角镜头---监视的角度较宽，距离较近。
标准镜头---监视的角度和距离适中。
常用的变焦镜头分为10倍、6倍和2倍变焦镜头，另一种分法是：手动变焦和电动变焦（电动光圈和自动光圈）两种。
变焦镜头在规则上可以划分为：1/3〞、2/3〞、1/2〞和1〞等。选择变焦镜头的原则是：镜头的规格不应小于摄像机的规格，也就是说1/2〞的镜头可以与1/3〞的摄像机一起使用，但是1/3〞的镜头就不能够在1/2〞的摄像机上使用。
防护罩
防护罩分为室内型和室外型两种。室内的防护罩主要是防尘，有的也有作隐蔽作用，使监视场合和对象不易察觉受监视；室外防护罩的功能主要有防晒、防雨、防尘和防冻等作用。一般的室外防护罩都配有温度继电器，在温度高时自动打开风扇冷却，温度低时自动加热；下雨时可以人工控制雨刷器刷雨；有的室外防护罩的玻璃还可以加热，当防护罩上有结霜时，可以加热除霜。
云台
云台是安装、固定摄像机的支撑设备，它分为水平和全方位云台两种。水平云台适用于监视范围不大的情况，在水平云台上安装好摄像机后可调整摄像机俯仰的角度，达到最好的监视角度后可遥控水平旋转。
全方位云台适用于对大范围进行扫描监视，它可以大大增加摄像机的监视范围。云台高速姿态是由两台执行电动机来实现，电动机接受来自控制器的信号精确地运行定位。在控制信号的作用下，云台摄像机既可自动扫描监视区域，也可在监控中心值班人员的操纵下跟踪监视对象。
一般来说，水平旋转角度为0°～350°，垂直旋转角度为+90°。恒速云台的水平旋转速度一般在3°～10°/s，垂直速度为4°/s左右。变速云台的水平旋转速度一般在0°～32°/s，垂直旋转速度在0°～16°/s左右。在一些高速摄像系统中，云台的水平旋转速度高达200°/s以上，垂直旋转速度在30°/s以上。
解码器
解码器一般与矩阵控制主机配套使用，主要作用为通过数据线缆接收来自矩阵主机的控制信号，对主机的控制码进行解码，放大输出，驱动云台的旋转，以及变焦镜头的变焦和聚焦。
二、视频传输系统部分
传输系统包括视频信号和控制信号的传输。
视频信号的传输可用同轴电缆或双绞线、光纤。
控制信号的传输方式包括：
1、直接控制：控制中心直接把控制量，如云台和变焦距镜头的电源电流等，直接送入被控设备。特点是简单、直观、容易实现。在现场设备比较少，主机为手动控制时适用。但在被控的云台、镜头数量很多时，控制线缆数量多，线路复杂，所以在大系统中不采用。
2、多线编码的间接控制：控制中心把控制的命令编成二进制或其它方式的并行码，由多线传送到现场的控制设备，再由它转换成控制量来对现场摄像设备进行控制。这种方式比上一种方式用线少，在近距离控制时也常采用。
3、通讯编码的间接控制：随着微处理器和各种集成电路芯片的普及，目前规模较大的电视监控系统大都采用通信编码，常用的是串行编码。它的优点是：用单根线路可以传送多路控制信号，从而大大节约了线路费用，通讯距离在不加中间处理情况下达可达1km公里以上，加处理可传10Km以上。这样就克服了前面两种方式的缺陷。
4、除了以上方法外，还有一种控制信号和视频信号复用一条电缆的同轴视控传输方式。这种方式不需另铺设控制电缆。它的实现方法有两种：一种是频率分割，即把控制信号调制在与视频信号不同的频繁范围内，然后同视频信号一起传送，到现场后再把它们分解开；另一种方法是利
用视频信号场消隐期间传送控制信号（同轴视控）。这种方法在短距离传送时明显比其它方法要好，但设备的价格相对也比较昂贵。
三、视频控制系统部分
在智能小区中，闭路电视系统中的信息量与信息处理的工作量都很大，因此其控制台的操作一般都采用了计算机系统，以用户软件编程的全键盘方式来完成驱动云台巡视、视频切换、报警处理、设备状态自检等工作。
现在推出的数字视频监控报警系统采用计算机多媒体技术，以CCD摄像机作为监控探头，摄像机将获取的视频信号传输到主机，主机里的高速图像处理器进行数字化处理，将视频信号形成的图像与背景图像进行分析比较，若发现有差异就报警，因为这是一种全屏幕报警，因而不易漏报。同时主机自动采集报警图像并存入计算机，事后用户可根据时间、地点随时查阅报警现场的图像，以了解报警原因。系统将电视监控系统与报警合二为一，实现了监视、报警与图像记录的同步进行，而且这种系统中没有录像机，没有视频分配器，一切报警记录都在计算机的硬盘内，所有操作都根据屏幕上的软件提示动作，对使用者来说是一种全新概念的安全防护系统。
控制系统的切换方式主要有如下2种：
1、单步切换方式：使用控制键盘把任一路输入视频信号切换到主监视器上。
2、顺序切换方式：使用控制键盘编制的顺序切换方式程序，把系统中若干路输入视频信号编为一个程序，程序运行时，其画面可按预先设定。
四、视频显示和记录系统部分

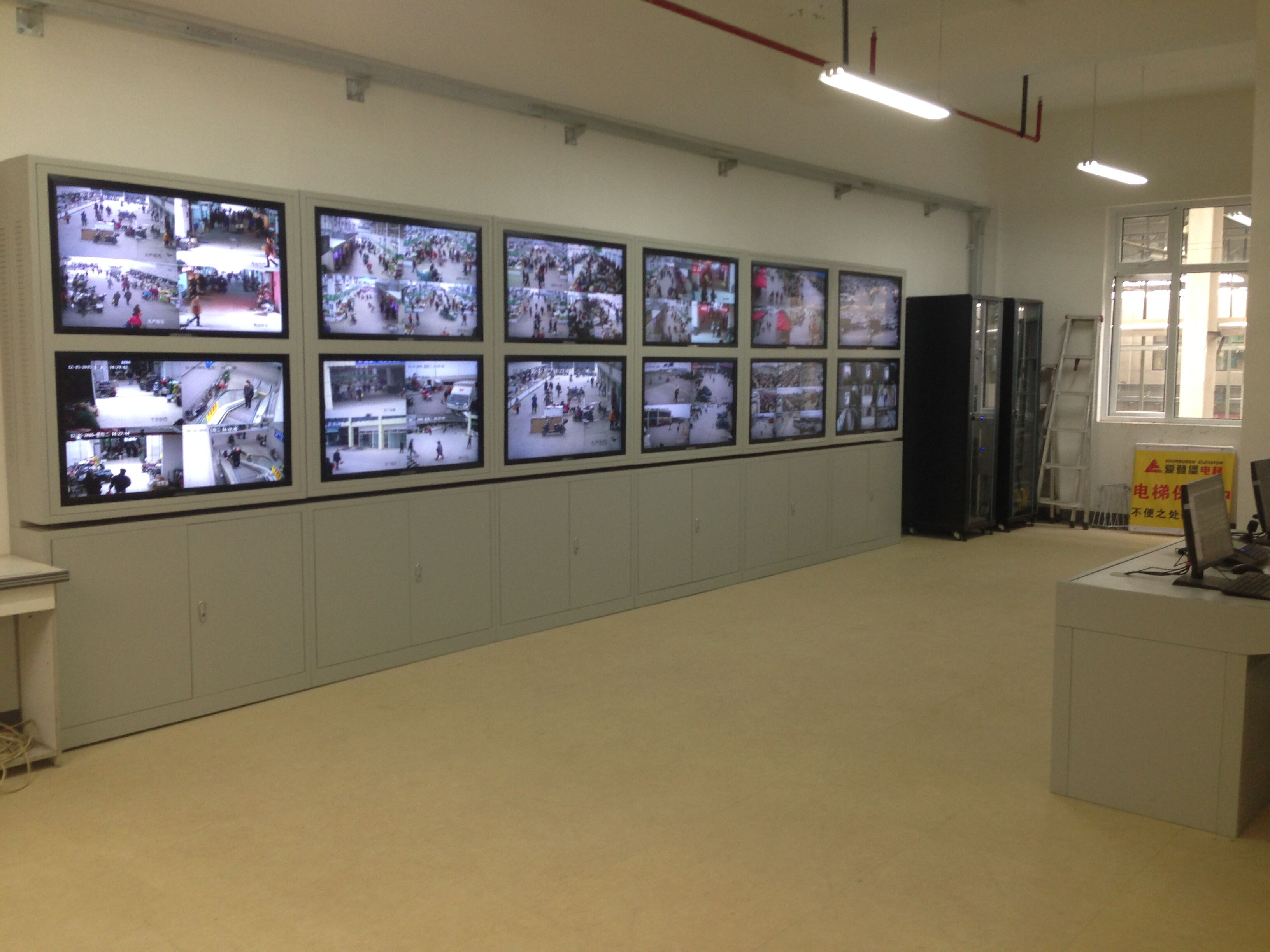

显示与记录设备安装在控制室内,主要有监视器、硬盘录像机和一些视频处理设备。
现在有一种电视监控系统把云台、变焦镜头和摄像机封装在一起组成一体化摄像机。它们配有高级的伺服系统，云台具有很高的旋转速度，还可以预置监视点和巡视路径。平时按设定的路线进行自动巡视，一旦发生报警，就能很快地对准报警点，进行定点的监视和录像。一台摄像机可以起到几个摄像机的作用。
