综合网络布线工程

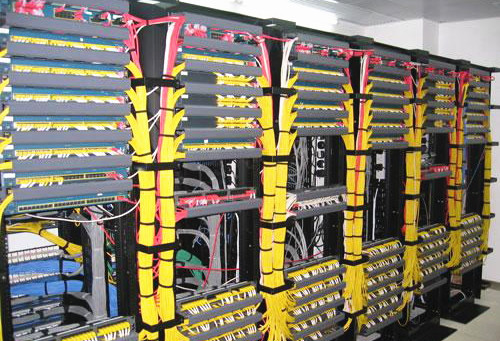

网络综合布线系统（Premises Distributed System，简称PDS）是一种集成化通用传输系统。采用标准化的语音、数据、图像、监控设备，将各线综合配置在一套标准的布线系统上，统一布线设计、安装施工和集中管理维护。为楼宇和园区提供了先进、可靠的布线方式。它是通讯、计算机网络以及智能大厦的基础。

电话：021-57661171 手机：13916935178

上一个：智能建筑布线系统

下一个：没有

方案描述

随着计算机多媒体、网络技术的不断普及，企业信息系统的建设是非常必要的，一套先进、完善的通讯、网络布线系统包括，包括为数据、语音等应用系统提供接入方式、配线和楼层间网络互联方案，既满足于企业当前使用需要，又要考虑将来发展需要，让系统达到配置灵活、易于管理、易于维护、易于扩充为目的。

网络布线是针对建筑物中所有的通信网络基础设施进行建设布线施工的一项技术，合理布线既可以节省投资，又能够优化网络，达到最佳的使用效果。

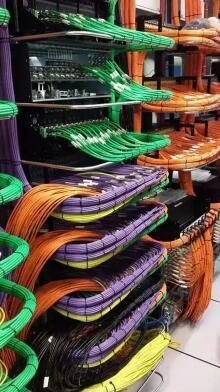

网线安装

1.主要标准
各国生产的综合布线系统产品较多，在其设计、制造、安装和维护中所遵循的基本标准主要有两种，一种是美国标准ANSI/EIA/TIA568A/B:《商务建筑电信布线标准》，ANSI/TIA/EIA568-A至A5，以及ANSI/TIA/EIA568-B.1至B.3；另一种是国际标准化组织/国际电工委员会标准ISO/IEC11801：《信息技术——用户房屋综合布线》。目前该标准有三个版本：ISO/IEC11801：1995、ISO/IEC11801：2000、ISO/IEC11801：2000+。

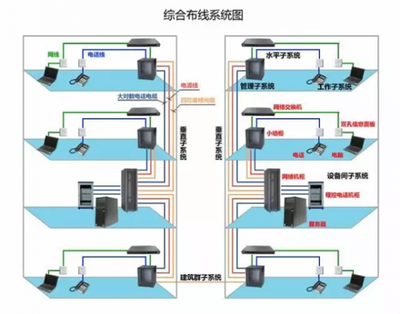

美国标准将综合布线系统划分为建筑群子系统、干线（垂直）子系统、配线（水平）子系统、设备间子系统、管理子系统和工作区子系统6个独立的子系统。国际标准则将其划分为建筑群主干布线子系统、建筑物主干布线子系统和水平布线子系统3部分，规定工作区布线为非永久性部分，工程设计和施工也不涉及为用户使用时临时连接的这部分。

我国原邮电部于1997年9月发布通信行业标准《大楼通信综合布线系统》（YD/T926.1-3），该标准非等效采用国际标准化组织/国际电工委员会标准ISO/IEC11801。在制定行业标准时，对国际标准中收录的产品品种系列进行优化筛选，同时参考美国ANS/EIA/TIA568A，并根据我国具体情况予以吸收和完善，它的组成和子系统划分与国际标准是完全一致的。因此，我国通信行业标准既密切结合我国国情，也符合国际标准，它是综合布线系统工程中必须执行的权威性法规。
2.布线步骤

一般的网络布线项目需要经过设计、施工和检查验收3个阶段。
1.设计阶段
工程设计对布线全过程产生决定性的影响，因而设计者应认真审慎，充分调查研究，收集相关资料（包括建筑物的一些图纸资料、装修的图纸资料及其他工程的资料，还有布线方面的资料等），并应充分考虑到经济条件、应用需求、施工进度要求等各个方面。
2.施工阶段
施工阶段牵涉到多方因素，施工现场指挥人员必须要有较高的临场决断能力，其往往取决于对设计的理解和对布线技术规范的掌握。
工程施工是一个综合性的工作。装潢与布线同时开展，一般布线进场时间较早，把许多能做的事情先做，如在墙上挖沟、打钻，敷设管道等。所以为争取主动，施工单位应该尽早开工，并有计划地进行施工，如可以先选典型地方做一些试验以确定具体施工的方法，遇到问题尽早处理，一时无法解决的问题可由设计人员根据现场的施工情况对设计方案进行相应的补充和修改。
3.检查验收阶段
布线工作完成之后要对各信息点进行测试检查。一般采用专用仪器，根据各信息点的标记图一一进行测试，若发现有问题可先记录下来，等全部测完之后再对个别有问题的地方进行检查。测试的同时要做好标号工作，把各点号码在信息点处及配线架处用标签纸标明并在平面图上注明，以便今后对系统进行使用、管理及维护。一般验收都是在两头发现问题，这可能是配线架没做好，也可能是模块没做好，还有一种可能就是上面板时螺丝钻入网线造成短路现象等。
全部测试完成之后，对平面图进行清理，最后做出完全正确的标号图，以备查用。
3.注意事项
百兆以太网技术已经非常成熟技术，相应的超5类网线、RJ-45模块及面板等都已经相当便宜，并且质量较为稳定，因此，网络布线的设计目标通常很容易达到。但是对于基于6类布线系统的千兆网络，布线时要格外注意。
6类布线系统在传输速率上可提供高于超5类2.5倍的高速带宽，在100MHz时提供超5类300%的ACR值。在施工安装方面，6类比超5类难度也要大很多。
施工时有以下六大事项需要注意：
①由于6类线缆的外径要比一般的5类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根6类线为宜。
②桥架设计合理，保证合适的线缆弯曲半径。上下左右绕过其他线槽时，转弯坡度要平缓，重点注意两端线缆下垂受力后是否还能在不压损线缆的前提下盖上盖板。
③放线过程中主要是注意对拉力的控制，对于带卷轴包装的线缆，建议两头至少各安排一名工人，把卷轴套在自制的拉线杆上，放线端的工人先从卷轴箱内预拉出一部分线缆，供合作者在管线另一端抽取，预拉出的线不能过多，避免多根线在场地上缠绕。
④拉线工序结束后，两端留出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向，线圈直径不要太小，有可能的话用废线头固定在桥架、吊顶上或纸箱内，并做好标注，提醒其他人员勿动勿踩。
⑤在整理、绑扎、安置线缆时，冗余线缆不要太长，不要让线缆叠加受力，线圈顺势盘整，固定扎绳不要勒得过紧。
⑥在整个施工期间，工艺流程应及时通报，各工种负责人做好沟通，发现问题马上通知甲方，在其他后续工种开始工作前及时完成本工种的任务。
一、网线接头制作
1.一一对应接法
图1
图1
这种接法要求双绞线的两端芯线要一一对应，一端的第1脚与另一端的第1脚颜色一定要一致，而且4对芯线通常不分开，即绞在一起的两条线，排序时相邻排列，这样做出来的双绞线通常称之为“直连线”。这是一种很随意的制作方式，一般很少被采用，且传输速率上不去，这种网线一般是用在集线器或交换机与计算机之间的连接。双绞线色标及水晶头线序，如图1所示。
2.1-3、2-6交叉接法
图2
图2
虽然双绞线有4对芯线，但实际中往往只用到其中的2对，即水晶头上的第1与第2和第3与第6脚，它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第1脚或第3脚，网线一端的第2脚连另一头的第2脚或第6脚，其他脚一一对应即可，线对的颜色没有要求。这种排列做出来的通常称之为正接线或交叉线，如图2所示，实际应用比较少。
3.标准接法
这是一种最常用的网线制作规则，也是网络布线工程中所采用的标准制作方法。
标准接法能满足100M带宽以上的通信速率（与网线质量和标准有关）。它的接法虽然也是一一对应，但每一脚的颜色是相对固定的。标准接法的网线接头制作方法有以下两种。
图3
图3
T586-A标：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；
T586-B标：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
制作网线时，如果网络两端所采用的线序都是A标或是B标，那这种方式制作的网线称为正接线；如果网络两端所采用的线序一个是A标，另一个是B标，那这种方式制作的网线称为反接线或交叉线，如图3所示 [1] 。
二、配线架连接

配线架有多种类型，而模块的连接方法却是大同小异的，下面以1100配线架模块的连接为例，来说明配线架模块的连接方法。
使用打模（D型压接）工具的接线步骤如下：
①剥去大约12mm长的网线外皮，将导线按规定的线对顺序放入模块卡线槽（一般有颜色可以对应）内。
②将接线（打模）工具垂直地对准卡线槽口，有刃的一面朝线头端。
③将接线（打模）工具垂直于模块正表面向下均匀用力，当听到一声清脆的响声，导线已被压接到位。
④拔出接线（打模）工具，一次接线完毕，多余线头同时能自动剪去并掉到模板外面。 [5]

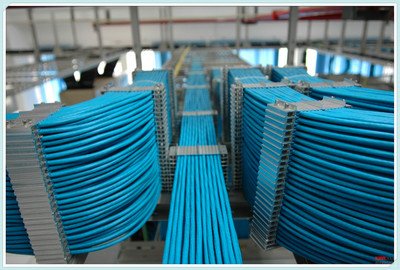

三、布线

（1）线管布线。
导线管用于水平分支线缆的敷设，主要有金属管和具有阻燃性能的高强度塑料管，可暗埋墙内或在地下预埋敷设，也可明装室内或吊顶。导线管的可用空间最多不要超过60%，如使用20mm线管可布放4根超5类线。当线管布线的管路较长或有转弯时，应适当加装接线盒。转弯时也可直接弯管，但要有一定的曲率半径，一般光缆要大于或等于3cm。双绞线可适当小些。线管与电源主线管之间距离大于30cm。
（2）导线槽布线。

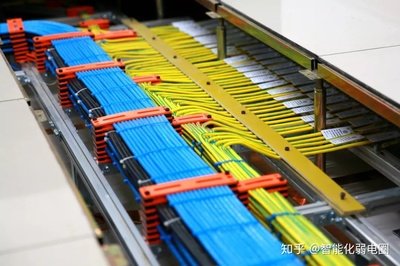

图4
图4
导线槽是为表面安装的水平电缆专门设计的电缆导线槽。在没有预先埋入导线管时，可以利用导线槽来铺设水平电缆，导线槽通常安装在墙壁外部。导线槽是由槽底和盖板组成的，绞接的盖板能非常容易地掀开，取出或安装电缆，然后很轻松地压合。线槽分为金属线槽和塑料线槽两种，在线路连接、转角、分支及终端处应采用相应的附件。线槽内线缆填充率不应大于60%，并保持线槽良好的封闭性高架地板为活动防静电地板，是由许多块木属方板组成的，其方板搁置在房间地面上的锁定支架上，任何一块方板都能活动，以便敷设、拆除和检修。高架地板下的线精分为互相垂直的两组，分别铺设通信电缆和电力电缆，以提高布线系统的抗电磁干扰的性能。如图4所示为高架地板布线示意图。 [5]
常用材料和工具编辑播报
双绞线是布线工程中最常用的一种传输介质。双绞网线制作中，最简单的制作方法只需一把网线压线钳即可。它可以完成剪线、剥线和压线三种用途。在购买网线钳时一定要注意选对种类，因为网线钳针对不同的线材会有不同的规格，一定要选用双绞线专用的压线钳才可用来制作双绞以太网线。
网线布线的材料和工具是网络组建的基础。通常情况下，制作好的网线是需要直接埋在墙壁之中的，为了美观和紧固作用，一般都会在网线的终端加上一个网线信息插座，这样与工作站连接的网线就可以直接插到墙壁的信息插座RJ-45插孔上了。
下面简单讲述一下常用布线材料和工具。
1.信息插座
信息插座一般是安装在墙面上的，也有桌面型和地面型的，主要是为了方便工作站的移动，并保持整个布线的美观。
2.网线模块
与信息插座配套的是网线模块，这个模块安装在信息插座中，一般是通过卡位来实现固定的，通过它把从交换机出来的网线与接好水晶头的到工作站端的网线相连。
3.信息模块
信息插座与信息模块是嵌套在一起的，埋在墙中的网线是通过信息模块与外部网线进行连接的，墙内部网线与信息模块的连接是通过把网线的8条芯线，按规定卡入信息模块对应的线槽中。网线的卡入需用一种专用的卡线工具，称之为“打线钳”。
4.打线保护装置
因为把网线的4对芯线卡入到信息模块的过程比较费劲，并且由于信息模块容易划伤手，于是就有公司专门开发了一种打线保护装置，这样，一则更加方便把网线卡入到信息模块中，另一方面也可以起到隔离手掌，保护手的作用。
5.RJ-45水晶头

双绞线的两端必须都安装RJ-45插头，以便插在网卡、集线器（Hub）或交换机（Switch）的RJ-45接口上。水晶头也有几种档次之分，在选购时千万别贪图便宜，否则质量得不到保证。水晶头的质量主要体现在其接触探针是否镀铜，是否容易生锈而造成接触不良、网络不通。质量差的还有一点明显表现为塑料扣位不紧，也很容易造成接触不良、网络中断。

中国有关综合布线的工程设计与验收标准名称主要如下。
中华人民共和国通信行业标准YD/T926.1-2001《大楼通信综合布线系统第一部分总规范》
中华人民共和国通信行业标准YD/T926.2-2001《大楼通信综合布线系统第二部分综合布线系统用电缆光缆技术要求》
中华人民共和国通信行业标准YD/T926.3-2001《大楼通信综合布线系统第三部分综合布线系统用连接硬件技术要求》
中华人民共和国标准GB50174-93《电子计算机机房设计规范》
中华人民共和国标准GB2887-89《计算站场地技术条件》中华人民共和国标准GB9361-88《计算站场地安全要求》
中华人民共和国标准GB9254-88《信息技术设备的无线电干扰极限值和测量方法》
中华人民共和国建设部标准JGJ/T16-92《民用建筑电气设计规范》
中华人民共和国标准GBJ11-88《火灾自动报警系统设计规范》
中华人民共和国标准GB50311-2000《建筑与建筑群综合布线系统工程设计规范》中华人民共和国标准GB50312一2000《建筑与建筑群综合布线系统工程验收规范》
中华人民共和国标准GB50339-2003《智能建筑工程质量验收规范》。
